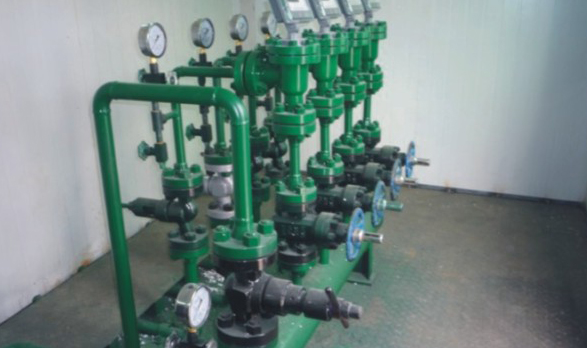

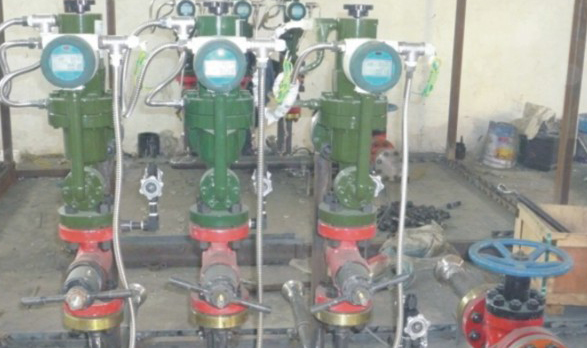

RT－PSF系列智能稳流配水阀组是一种撬装式油田智能稳流配水阀组，包括与水泵连接的注水总管和与注水总管相连通的配水管，注水总管上安装有压力表。位于注水总管与配水管之间安装有总闸阀和过滤器；位于配水管上至少连接有一根与注水井相连接的支管，支管上安装有支管闸阀和高压流量自动控制仪。
设计合理，技术先进，注水压力、流量变送采集精度高，控制平稳，安全可靠，自动实现24小时稳流或稳压控制。阀组具有较高的稳定性和抗干扰能力，除具有远程自动控制功能外，还具备手动控制方式

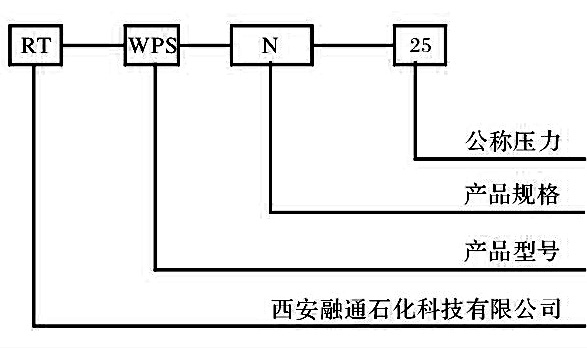

型号及选型方法
选型方法：
1) 需要分配井的数目。
2) 管线流程的通径。
3) 最高工作压力。
主要技术参数
精度： <5%
相对误差： 3%
液量测量范围： 0-30m3/d
工作压力： 25 MPa
耐压试验压力： 30 MPa
防爆等级： [Exib]ⅡCT3-CT6
特点
1) 适用性强。能应用于复杂环境。
2) 自动化程度高。自动控制方面充分考虑了用户安全、应急及报警要求，对不正常工作状态能进行报警提示
3) 安全可靠，操作简单。采用两层控制方式，系统总体参数控制集中在上位机，便于操作及监控。装置手动控制能力强，能满足特定组合控制。同时设计了良好的人机界面，操作工人经过简单培训即可熟练使用操作该装置，大大降低了一线工人的劳动强度。
4) 简化工艺，节约投资。在注入压力不同情况下，可实现多井工艺，简化工艺，同时整套装置结构紧凑，占地面积小，为用户降低一次性投资。

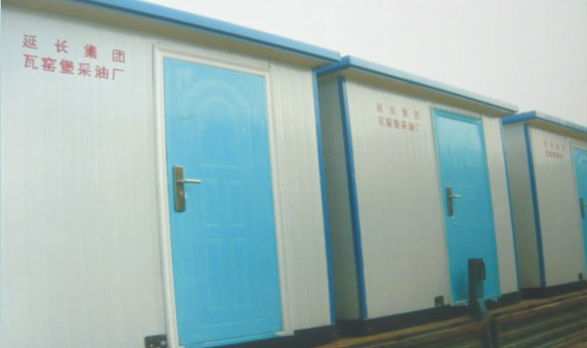

5) 安装简便，缩短工期。便于安装、便于搬迁。装置厂内预制，不受季节气候限制，缩短施工周期。
|
