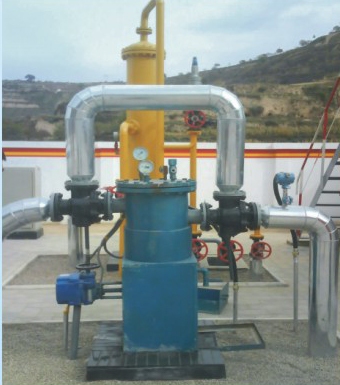

防爆全自动电加热收球装置
使用说明书
一、 概述
收球筒在采油工艺流程中是必不可少的设备。
我公司根据油田目前正在使用的KDJS兴电加热收球筒的运行实践所暴露出的问题，经过进一步的改进设计，开发了RT-LD600-100/1.6型防爆全自动电加热收球装置，实现了产品的升级换代。
RT-LD600-100/1.6型防爆全自动电加热收球装置由于特殊的结构设计和自动控制加热温度，使得设备运行更加安全可靠，整个收球过程的操作十分简便。这项技术和产品的使用，将大大降低现场操作工人的劳动强度，减少和消除作业污染面。应是采油工艺流程的首选产品。
二、 技术参数
2.1 额定电压： 交流220V
2.2 接地方式： 壳体接地
2.3 设计压力： 1.6MPa
2.4 工作压力： 1.6MPa
2.5 加热时间： 35分钟
2.6 加热温度： ＜50℃
2.7 取球方式： 通过开启球阀来实现
2.8 功 率： 6kw
注意：设备严禁无液体加热
三、 安装要求
3.1 设备必须有可靠的接地。
3.2 防爆接地盒电源线进口必须用密封胶泥密封。
3.3 电源采用2×6（㎡）的动力线，仪表线采用2×6（㎡）的仪表线。
3.4 地脚螺栓采用M16，总长520mm,埋深480mm.
四、开口编号
4.1 油进口 DN100
4.2 原油出口 DN100
4.3清蜡球出口DN100
4.4 放空口 ZG1/2″
4.5 加电偶接口 M27×2
4.6 温度计接口M27×2
4.7 接线盒接口 40
4.8 排污口 DN25
4.9 压力表接口ZG1/2″
五、使用注意事项
收球加热时先关断进油阀和出油阀，打开排蜡阀。
放球前必须确认筒内压力为“0”。
收球完成及时切断电源。
|
