  产品展示
撬装注水泵房

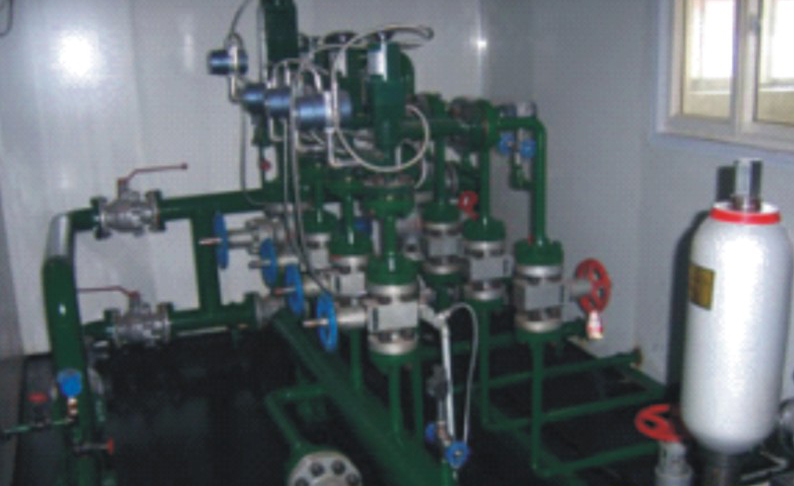

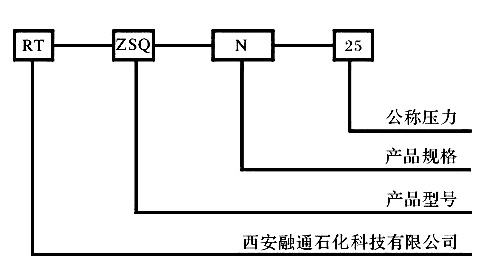

RT-ZSQ-250/X系列智能撬装式注水泵房是一种撬装式油田智能新型注水处理装置。
该装置主要由增压喂水泵、篮室过滤器、注水泵、配水总机关组成。包括与水泵连接的注水总管和与注水总管相连通的配水管,注水总管上安装有压力表。位于注水总管与配水管之间安装有总闸阀和过滤器;位于配水管上至少连接有一根与注水井相连接的支管,支管上安装有支管闸阀和高压流量自动控制仪。
该装置具有维护检修方便、结构布局合理、运行性能稳定、运行费用低廉等优点,设计合理,技术先进,注水压力、流量变送采集精度高,控制平稳,安全可靠,自动实现24小时稳流或稳压控制。阀组具有较高的稳定性和抗干扰能力,除具有远程自动控制功能外,还具备手动控制方式,是油田注水的最佳选择。
 原理
该智能撬装式注水泵房主要为七个单元由增压喂水泵、篮室过滤器、注水泵、稳流配水阀组、管线流程单元、房子以及数据单元组成。
采用先进的自动控制技术,与压力变送器构成闭环,自动调节,保证了泵出口及管线压力恒定,完成恒压注水功能。合理优化的管线流程,整套装置结构紧凑,占地面积小。利用计算机技术、控制技术、通讯技术,完成远程监控、分项计量、数据处理,适应当前工业现代化模式,促进生产管理水平提高,实现精细化管理。
 主要技术参数
精度:                <5%
相对误差:            3%
处理量:5~300m3/d;
液量测量范围:         0-7200t/d
工作压力:             25 MPa
耐压试验压力:         30 MPa
 过滤精度:              <100μm;
最大压差:             0.1 MPa;进出口:DN100
防爆等级:             [Exib]ⅡCT3-CT6
       外形尺寸:             8000㎜×2700㎜×2800㎜;
